Osez la construction navale : les plans d’une maquette de voilier disponibles et gratuits

À l’heure où la mer nous manque, pourquoi ne pas se lancer dans la réalisation d’une maquette ? L’architecte Pierre Delion propose un plan gratuit pour réaliser un petit bolide à voile de 39 cm. À vous de jouer…

Pierre Delion est un architecte naval. Même si aujourd’hui, il se spécialise dans les unités de travail, il a quelques belles réalisations de bateaux de plaisance à son actif (voiliers et bateaux à moteur). Sur son site, il donne accès gratuitement aux plans d’une maquette facile à réaliser, un croiseur rapide et moderne.

Luco 39

Le projet Luco 39 (pour 39 cm) est parti du passage d’un stagiaire au cabinet à une époque où le travail ne pleuvait pas. Nous sommes en 2008, et pour occuper ce stagiaire Pierre Delion lui propose de réaliser les plans d’un petit bateau qui tiendrait dans une page A3 (pour ne pas poser trop de problèmes à imprimer). À la fin de l’exercice les plans sont proposés en livre service. Seule condition pour les utiliser : envoyer une (ou plusieurs) photo du bateau fini.

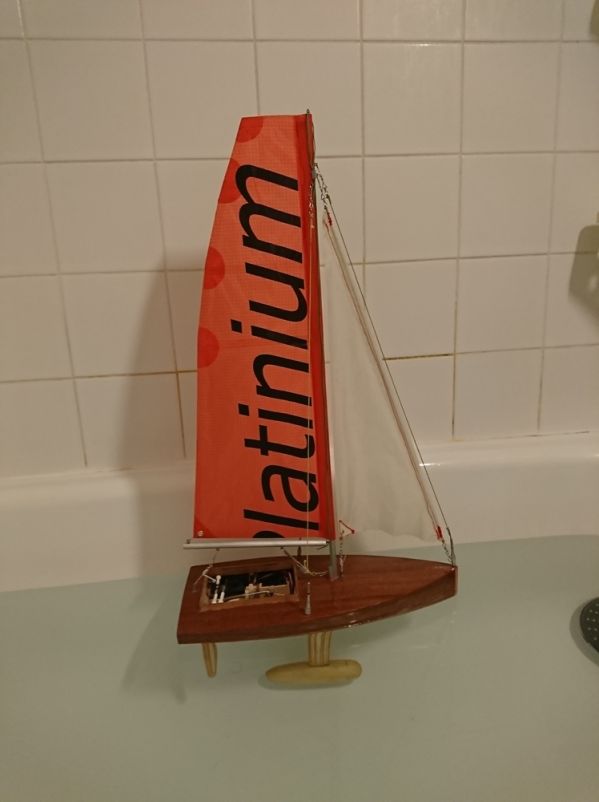

Luco 39

Pierre Delion nous explique : ”L’exercice est délicat, car on a l’habitude de dessiner de gros bateaux. Pour un bateau de 10 m par exemple, on connait les poids et leurs répartitions. Sur une maquette tout change. Il faut refaire tous les calculs. Il faut savoir que quand on fait évoluer la longueur, la surface évolue au carré et le poids au cube. Réduire la taille demande donc de la réflexion. Il faut aussi prendre en compte le plan antidérive qui doit être proportionnellement plus important. Et le lest qui lui peut être porté pus bas et donc moins lourd…ce fut donc un très bon exercice pour le stagiaire.

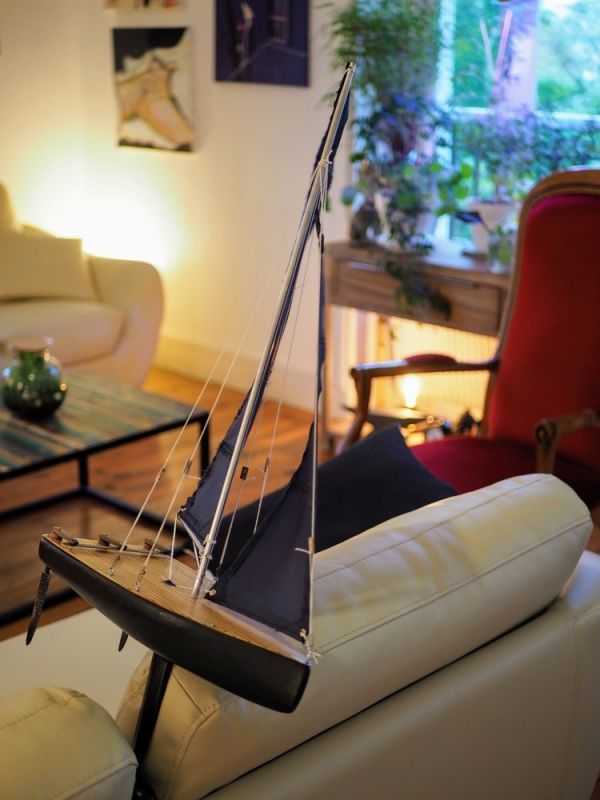

Luco 39

Depuis que ce plan est mis à dispo, cette page sur le site est celle-là plus visitées, nous indique Pierre Delion : ”Déjà 10 ou 12 personnes se sont lancés dans la construction. Même si à l’origine nous n’avions pas pensé rendre le bateau radiocommandé, certains le font. Pour cela il faut changer quelques données comme la surface des safrans par exemple. C’est ça que j’aime dans ce projet : son évolution. Cela oblige à réfléchir sur les équilibres sous voile. Et tout ça sans engager d’énormes frais !”.

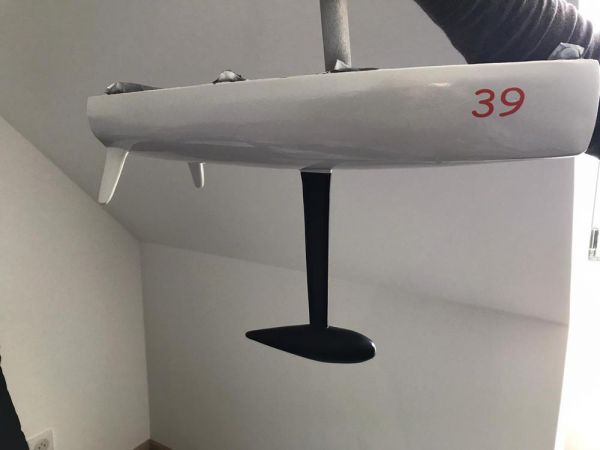

Luco 39

À l’heure du confinement, pourquoi ne pas se lancer dans cette réalisation. Si les exemples montrent des maquettes construites en contre-plaqué, on peut aussi les réaliser en polystyrène par exemple. L’avantage du plan est d’offrir des surfaces développables, donc réalisable avec des feuilles planes.

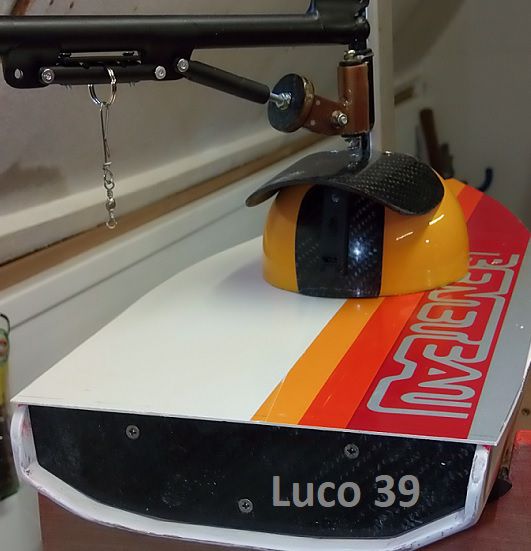

Luco 39

Vous êtes bloqué chez vous ? Transformez votre bureau en un chantier naval ! Et surtout, communiquez-nous des photos de vos réalisations…

Plus d'articles sur les chaînes :

Réagir à cet article :
Philippe V. - 2 mois
je m'y colle avec mes petits, merci à l'archi et merci pour l'info :)
John GRANDPIERRE - 2 mois
Bonsoir On vient de lancer un défi avec la familles et les amis On est une dizaine de famille à réaliser cette maquette avec les moyens du bord dans l'espoir de se réunr pour les faire naviguer ou pas des que possible. Merci a vous et au cabinet d' architecture. ;) jG
Fred Dal - 2 mois

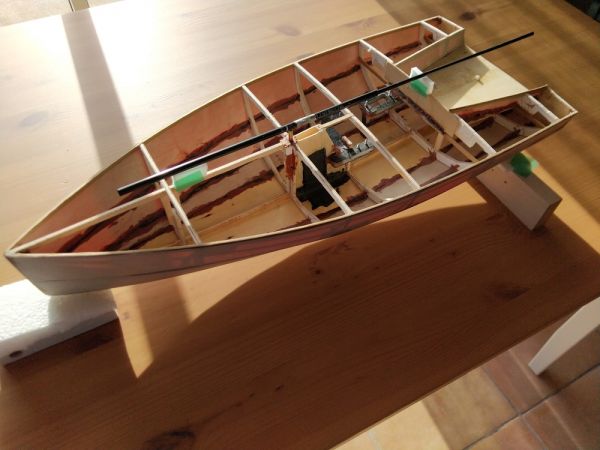

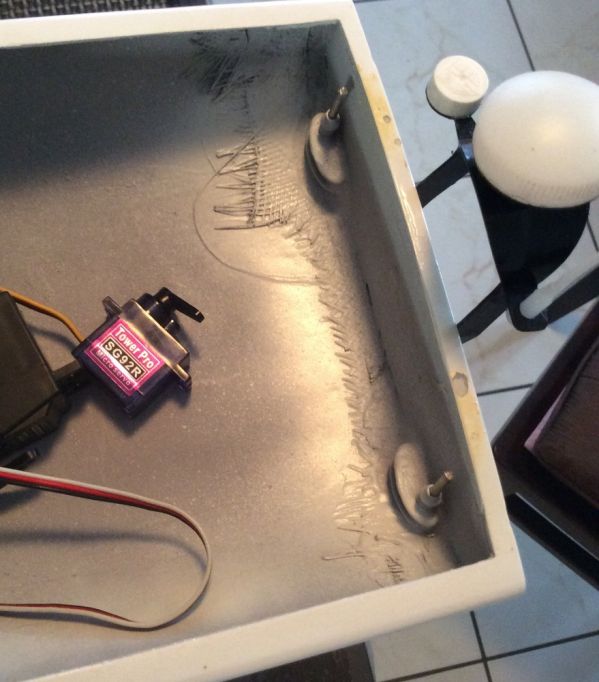

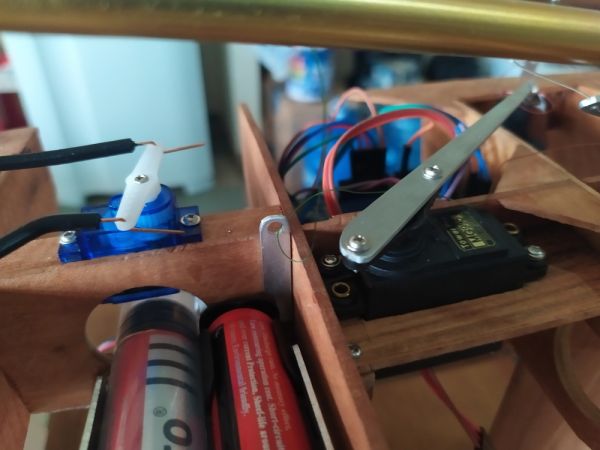

Bonjour à tous, J'ai entrepris également depuis une quinzaine de jours, une double réalisation du LUCO 39. Le Premier est réalisé en cagettes de fruits et en boîtes à cigares. Celui ci m'a servi également de Master pour réaliser une deuxième coque en Fibre de verre (3couches de 90gr/m2). La réalisation est sans grosses difficultés pour qui sait se servir de ses mains. La mise en place d'une électronique et d'une timonerie pour radio commander l'ensemble complique un peu la chose, et pousse à occuper ces neurones, ce qui etait le but et qui n'est pas un mal en ces temps. Papier de verre, cutter, lame de scie, règle, pinces à linge et élastiques sont l'outillage minimum indispensable. Pour la matière première: tube alu de 8mm pour la mature, papier fleuriste et scotch double face pour les voiles, colle à bois, bois (cagettes...)colle écolier en steak... Bon bricolage à tous et soyez prudent. Ce challenge et comme celui du confinement, si vous respectez rigoureusement les conseils et le plan , vous arriverez à atteindre l'objectif commun, reprendre le large.
Bernard Marmié - 1 mois

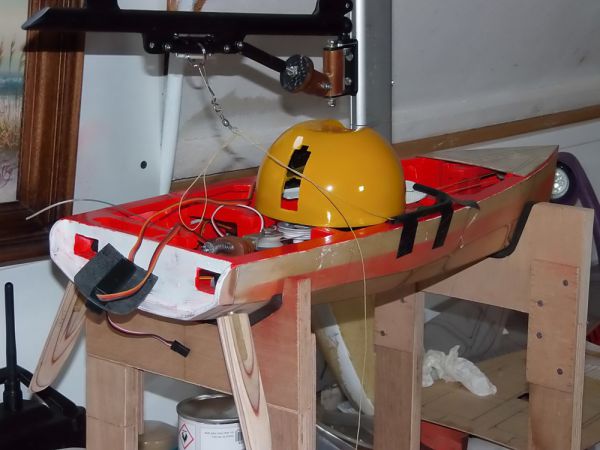

Bonjour, J'ai commencé en début de l'hiver mon modèle LUCO 39 modifié en longueur 520 pour loger tout le mécanisme de radiocommande ! Si cela est possible c'est la journée "porte ouverte" marmie.bernard.free.fr/YAMAHA-yamaha/zodiac-club-nautique-yamaha.html
Fred Dal - 1 mois

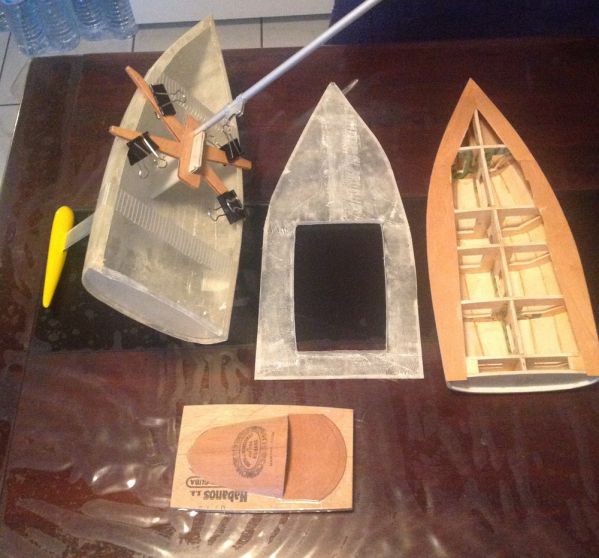

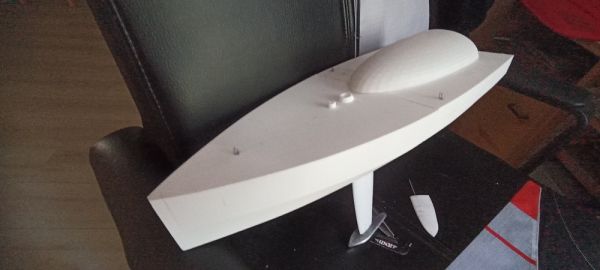

Bonsoir à tous, j'espère que le confinement ce passe pour le mieux de votre côté. Ici, le petit chantier du LUCO 39 de St Barthélémy/FWI avance doucement Suite au stock de matériaux de construction qui est très réduit. Le pont supérieur reste à finir de découper à la bonne dimension et à renforcer avec des baguettes de cagette car un peu trop souple( 2 couches de FDV seulement).Le cokpit quand à lui reste à mouler ( rupture de FDV). La coque en bois sur la droite de la photo sera continuée par la suite. Le puit de quille/pied de mat est realise avec un bout de tube IRO électricien Diam 22mm chauffe sur la gaziniere et mis en forme sur le plan de travail (système D) Bon courage et prudence à tous
Fred Dal - 1 mois

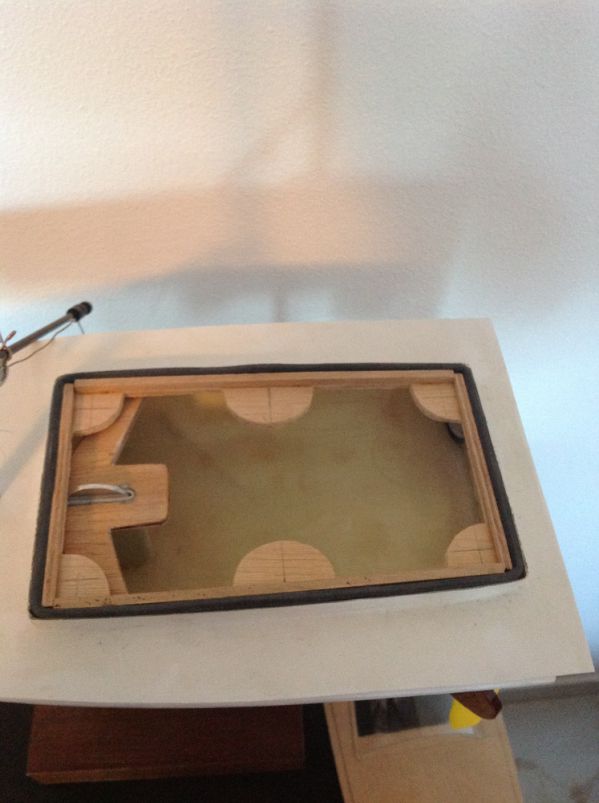

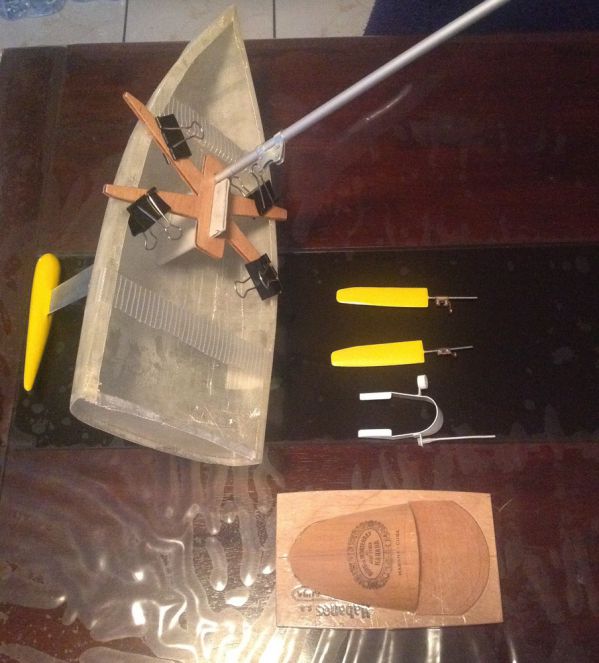

Les deux safrans,le cockpit ( boîte à C) le portique antenne VHF ( PVC publicité), le croisillon de quille/mat en boîte à cigare stratifié
John GRANDPIERRE - 1 mois
Bonsoir a tous Je vois que les chantiers sont en bonne voie. Nous, chacun avance a son rythme et certains attendent encore les plans au courrier. Tout le monde fait avec les moyens du bord et le systeme D. On a fait un groupe WhatsApp Si ca vous dit de partager Bon courage et bon confinement.
Fred Dal - 1 mois
Bonjour John. C'est toute une petite flottille de LUCO39 qui est en cours de réalisation, c'est super! Vivement que l'on puisse les voir dans leur élément. Trés belle réalisation, vous avez prévu de réaliser l'étanchéité entre les bouchains par quel moyen? (Peut être du gros scotch d'emballage pour les cartons d'emballage?) Bonne continuation a tous et courage a tous!
Mehdi Wafellman - 1 mois
Bonsoir, J'aimerais réaliser votre voilier, mais mon imprimante n'imprime pas sur du A3. Comment puis-je faire? Cordialement, Mehdi Wafellman
John GRANDPIERRE - 3 semaines

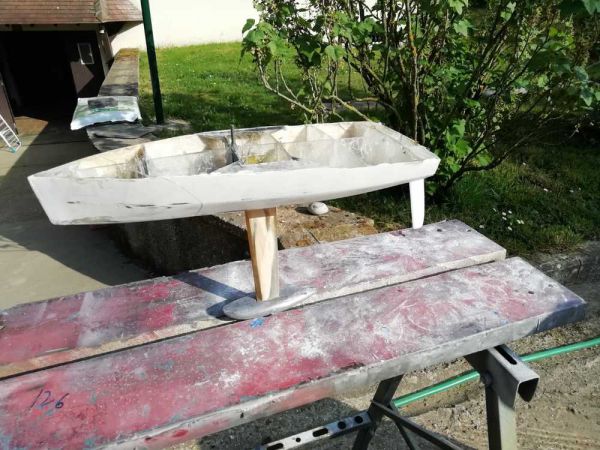

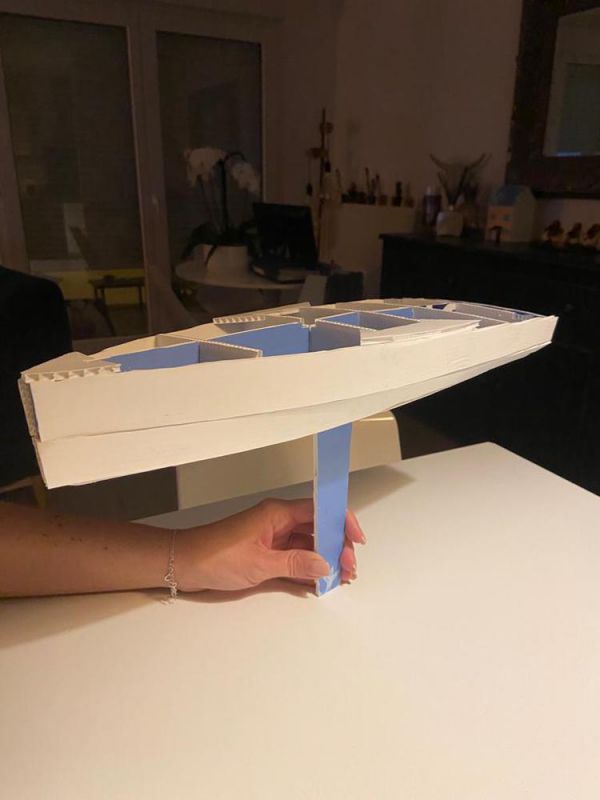

Bonjour a tous Pour vous dire que les constructions avancent Certains ont terminé dautres attaquent encore la coque Comme il est prevu de tous se reunir il reste encore du temps. Bon courage a tous Pour Medhdi je peux te les envoyer par courrier @+ jG
John GRANDPIERRE - 3 semaines
John GRANDPIERRE - 3 semaines
John GRANDPIERRE - 3 semaines
tristan de beaucorps - 3 semaines
Bonjour merci beaucoup pour ces plans, ils sont superbes. j'aimerai beaucoup réalisé ce bateau. J'ai en est déjà fait mais jamais comme celui la . Cependant il me manque le plomb!! Pourriez vous me dire comment en trouver, ou si on peut en acheter déjà couler ?? Merci de votre temps Tristan
Mehdi Wafellman - 3 semaines
Bonjour JG, Pour finir, j'ai réussi à imprimer en format A4. Je me lance dans la construction d'un Luco 78. Merci
Mehdi Wafellman - 2 semaines

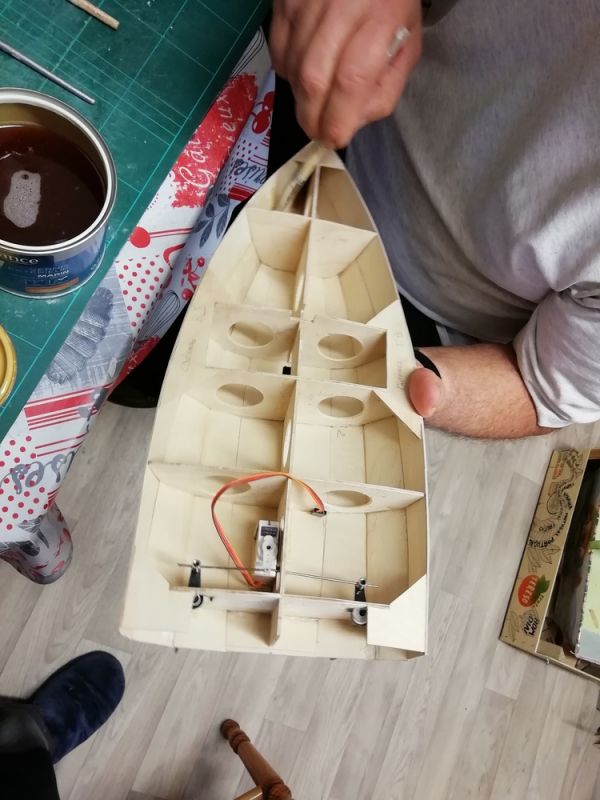

La coque avance bien.. la derive est en cours de collage.. bon courage a vous..
John GRANDPIERRE - 2 semaines

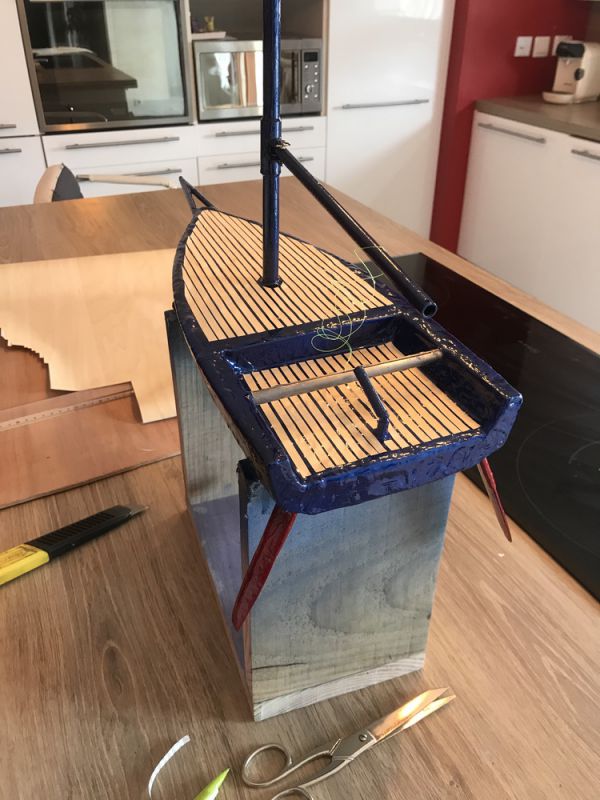

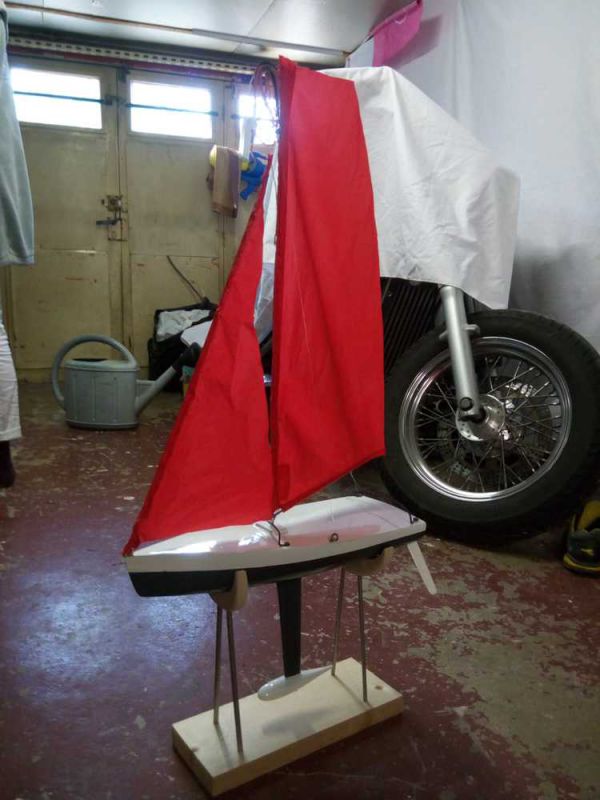

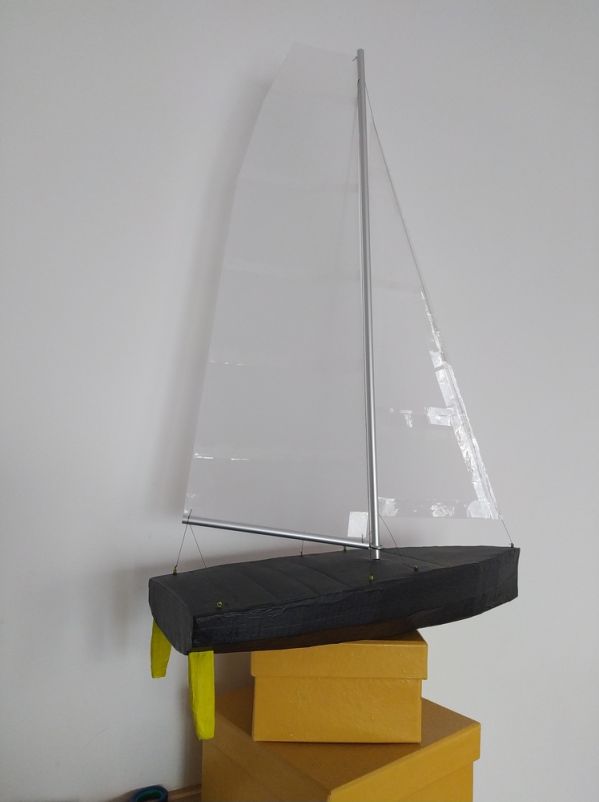

Bonsoir a tous Bon vent au luco 78 De notre côté cela avance encore 2 lucos 39 de terminer Vivement le rassemblement Pour le plomb et meme si je nen suis pas encore la jai achete des plombs de peche a faire fondre au barbecue et a couler dans le moule Affaire a suivre ...
John GRANDPIERRE - 2 semaines
John GRANDPIERRE - 2 semaines
Fred Dal - 2 semaines

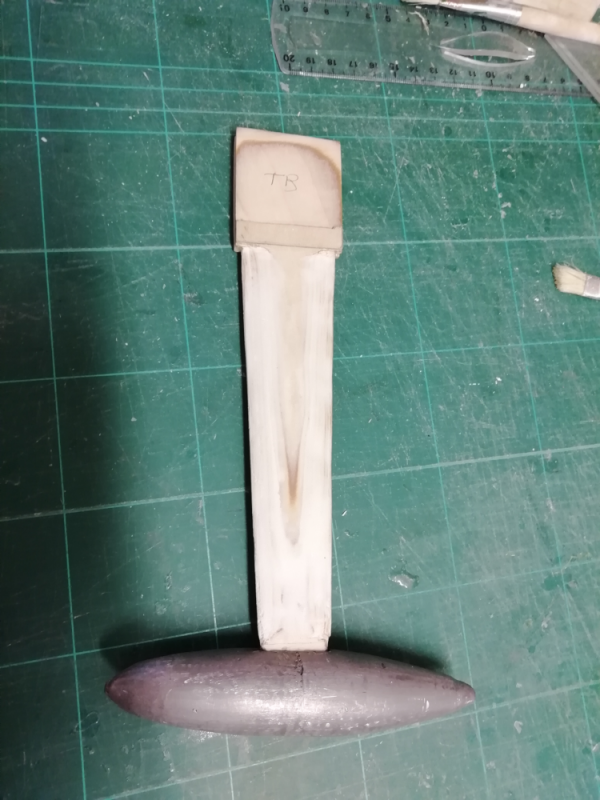

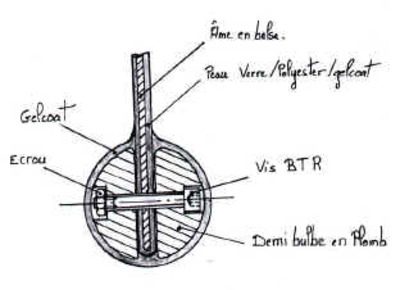

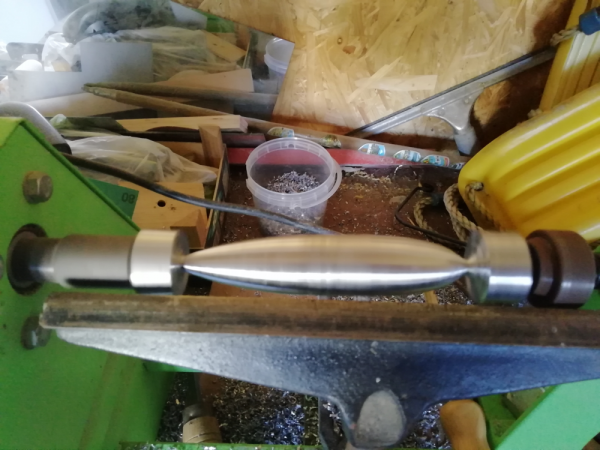

Félicitations, les constructions avancent bon train. Pour la réalisation du bulbe de quille, j'ai opéré pour ma part comme suite: tournage a la perceuse et râpe a bois +papier de verre, d'un bout de manche a balais, pour réaliser un bulbe de mise en forme. Ensuite, dans un pot de glace d' 1Litre env, rempli au 3/4 de plâtre ou de ciment, on maintien le bulbe en bois ( recouvert de scel o'frais) enfoncé a moitie et on laisse sécher une bonne semaine. Dans cette 1/2 emprunte, couler le plomb fondu dans une vielle boite de conserve sur le réchaud a gaz de camping (en extérieur car les vapeurs de plombs sont nocives =gants+ lunettes et chaussures en cuir ). Une fois cette opération réalisée a deux reprises, ajuster le poids si besoin et fixer ces deux demi bulbes a l'araldite de chaque cote de la dérive en aluminium ou contre plaque stratifie. regarder sur les forums tres renseignés tel que RG65.fr ou les sites des catégories IOM ( voiliers modèles réduits). Le de-confinement m'a coupé un peu dans ma réalisation, mais la reprise est pour bientôt. Bonne continuation a tous
Cyril Thirot - 2 semaines

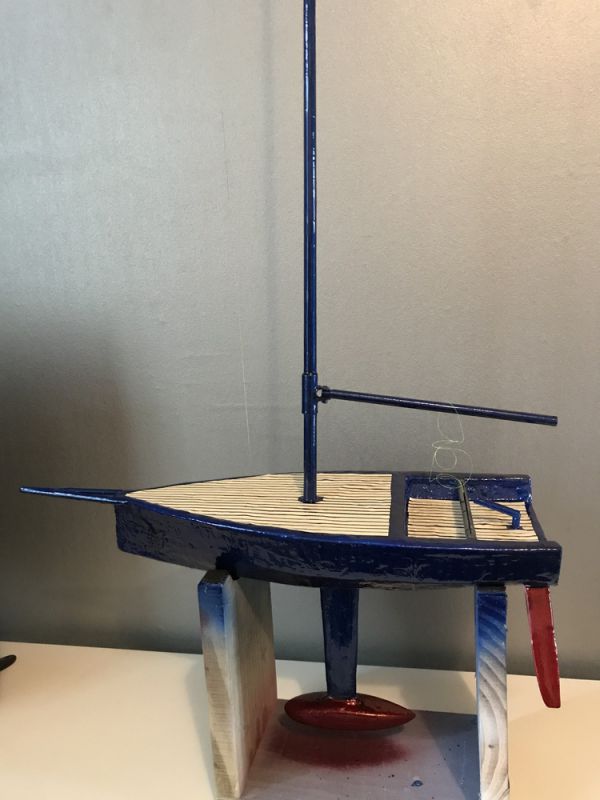

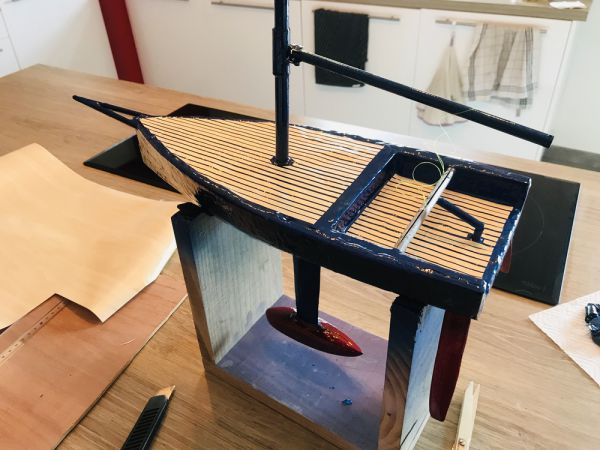

Pour ma part la construction de mon voilier avance... et j ai également réaliser un mécanisme mécanique pour les deux safrans avec une barre franche.
Cyril Thirot - 2 semaines

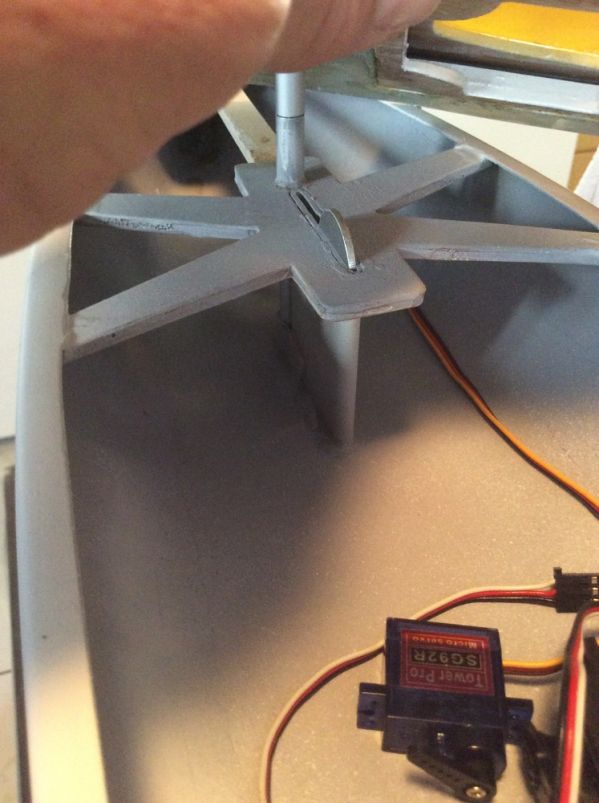

Le mécanisme
Cyril Thirot - 2 semaines

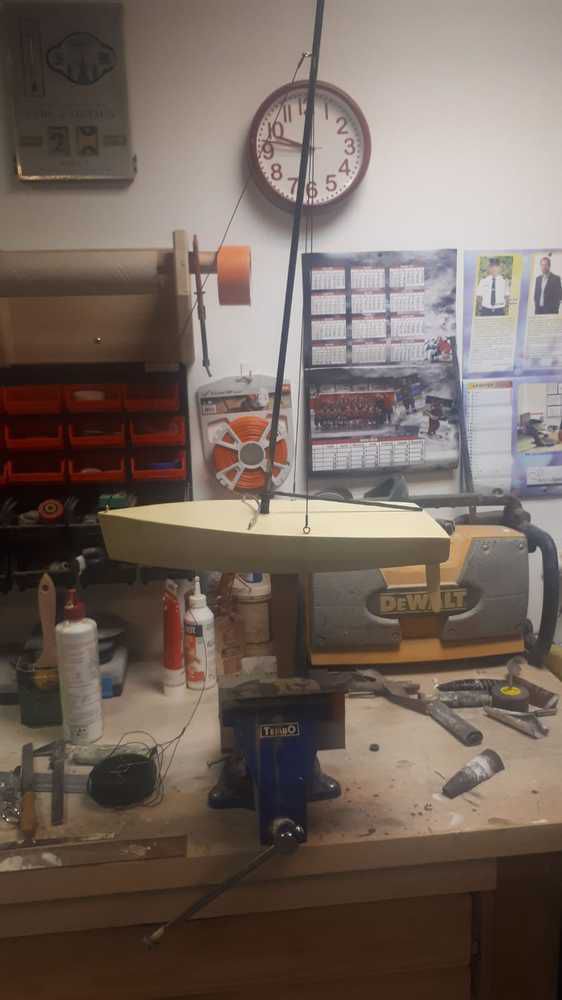

Il ne me reste plus que la coque, la peinture et la création des voiles
Fred Dal - 2 semaines
Bonsoir Cyril, pour les voiles "low cost" tu peux utiliser le plastique de fleuriste (l'occasion d'offrir des fleurs a Madame) ou de la couverture de survie (plus voyante), assemble avec du scotch double face de 6mm. Un peu délicat a travailler, mais j'utilise cette technique bien connue des pratiquants de VRC type RG65, pour mes réalisations de voiles a laizes. Bonne réalisation et bonne soirée
tristan de beaucorps - 2 semaines
merci beaucoup pour vos conseils
Simon Le Roux goedel - 2 semaines

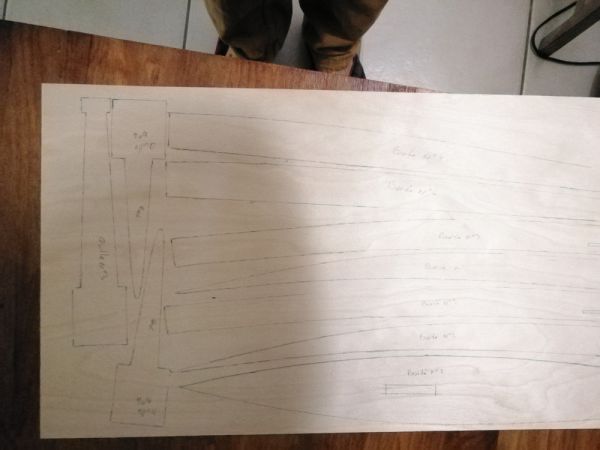

Je m’y met aujourd’hui, combien de contreplaqué ai-je besoin, pensez vous ?
Fred Dal - 2 semaines
Bonjour Simon, avec une plaque de 1m/0,5m (en 2 mm d’ épaisseur comme stipulé sur le plan) devrait être suffisant . choisir une bonne qualité de bois avec un placage bien dense. Prendre une colle à bois qui résiste à l’eau et au UV car même si le bateau est vernis à minima, cela peu éviter les déconvenues dans le temps.
Simon Le Roux goedel - 2 semaines

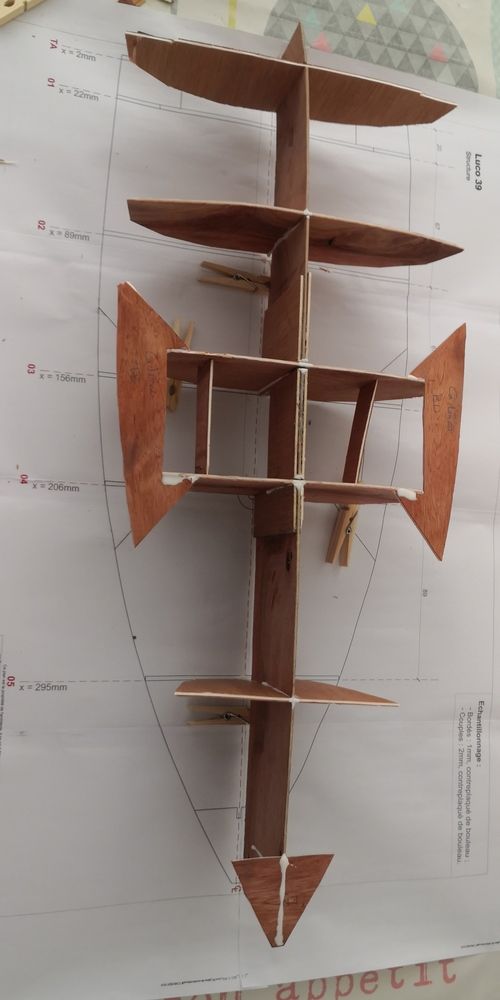

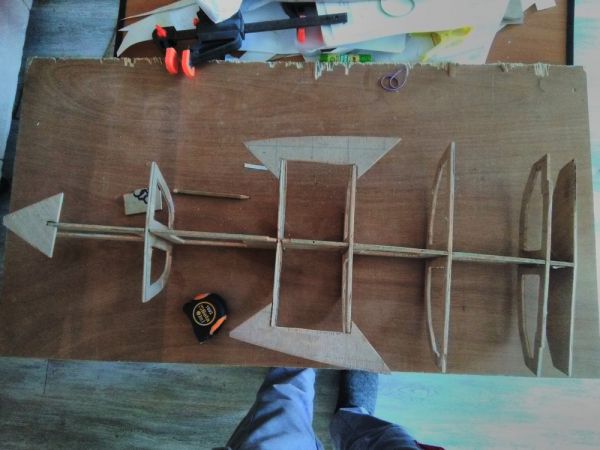

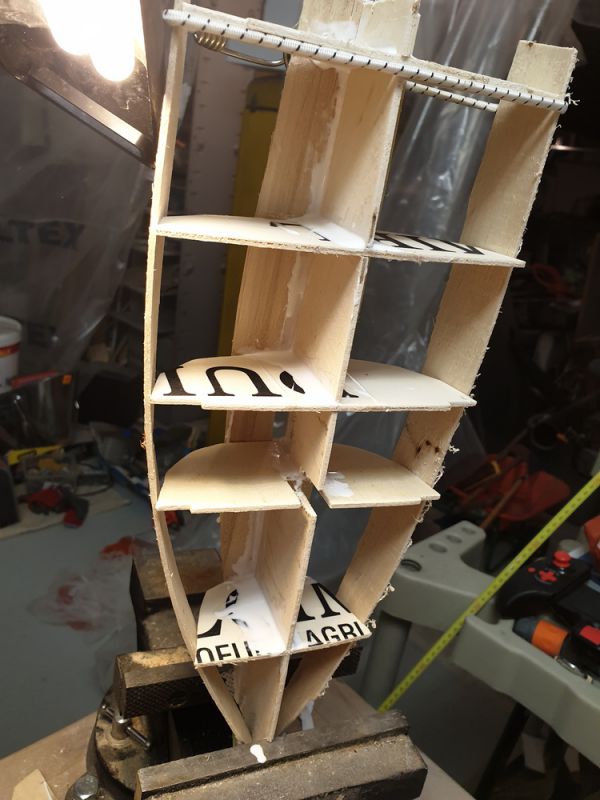

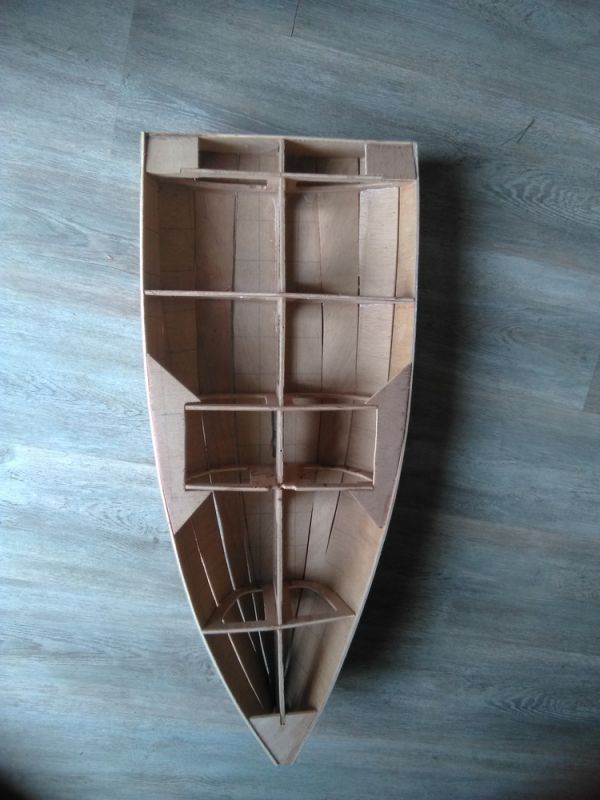

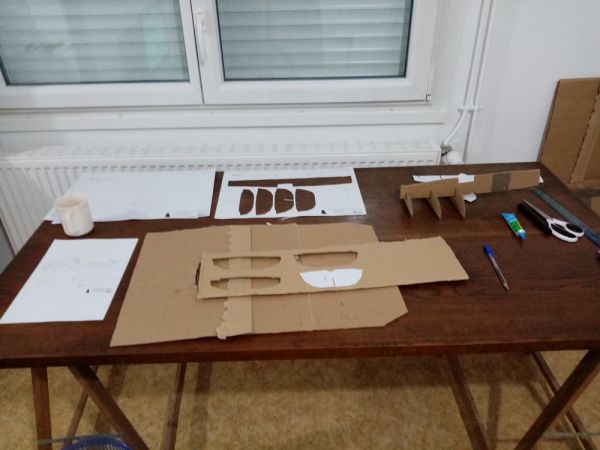

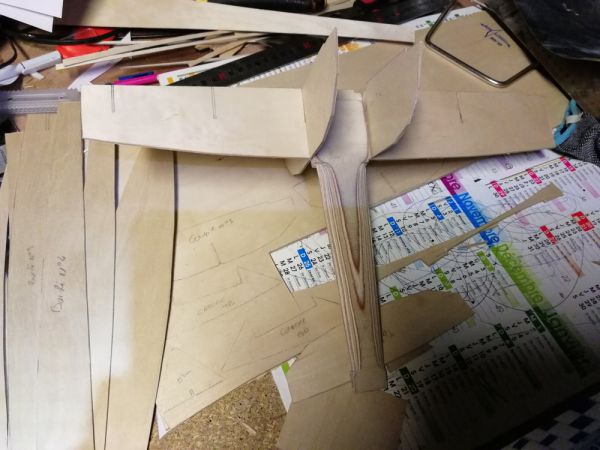

La charpente avance
Fred Dal - 2 semaines
Pour le collage des 5 couples de la pointe du bateau et du tableau arrière , assurez vous qu'ils soient bien parallèles entre eux et bien perpendiculaires a la pièce principale de la charpente afin d' avoir un voilier bien symétrique. Esthétiquement c'est mieux et le bateau avancera sans dévier de son axes. Pour ma part j'ai un peu de mal a terminer le mien, car d'autres projets sont également en cours et le temps me manque. Bonne continuation.
Simon Le Roux goedel - 2 semaines
Merci de vos conseils, je vais réajusté ça rapidement. Bonne continuation à vous aussi !
Cyril Thirot - 1 semaine
Merci pour tes conseils Fred, là je vais commencer la coque en bois avec cintrage. Je vais laisser une nuit les bordés se cintrer avec du gros scotch et je vais humidifier un peu le bois. Et après je vais faire cela comme un prof, passer deux couches de résine epoxy avec un tissu de verre 25g au m2. Sur toute la coque pour l'étanchéité et la solidifier.
Fred Dal - 1 semaine
Bonjour Cyril, si tu utilises du CP très fin ou du bois de peuplier provenant d'une belle cagette (comme moi) tu n'auras pas besoin de travailler ton bois "courbé) plus que de raisons car déjà souple. Une fois les bordées ajustées à la dimension, et rabotées en biseau sur leurs tranches, tu les colles par paires en opposition et tu les tiens plaquées avec de simples élastiques et aiguilles à tête. Une fois sèches, tu poses une autres paires.... Le plus délicat etant de biseauter la tranche des bordées pour éviter les gros écarts disgracieux.Ensuite, une couche de fibre de verre devrait suffir.(attention +++au poids final pour de ne pas modifier la ligne de flottaison et la vélocité du bateau) Le lien ci dessous, traité de ma deuxième réalisation d'un voilier en bois de cagette, je n'est pas une grande expérience dans le modelisme, mais si je peux donner deux ou trois conseils, n'hésitez pas. je passe régulièrement par ici! :
RG65 FRANCE • Afficher le sujet - Réaliser sont RG65 à moindres frais

RG65 FRANCE • Afficher le sujet - Réaliser sont RG65 à moindres frais

rg65france.free.fr
Cyril Thirot - 1 semaine
merci pour tes conseils fred, c 'est bon a savoir, et c'est une bonne idée de travailler par paire et avec des elastiques
John GRANDPIERRE - 5 jours
Bonsoir a tous Je vois qu'il y a de l'émulation. Les maquettes avancent de notre côté. Chacun a son rythme et on peut constater que cest plus long pour ceux qui ont repris le travail. C'est un beau passe temps. Bon courage a tous. jG
John GRANDPIERRE - 5 jours
Fred Dal - 4 jours
Bonjour a tous, le bureau d'Architecte Naval Pierre Delion qui a mis a disposition les plans du Luco 39 en téléchargement libre, la fait a titre gratuit. En contrepartie , ils souhaiterait seulement recevoir les photos de nos constructions terminées. Alors n’hésitez pas a faire un tour sur leur site (adresse ci-dessous) et a leur faire ce petit plaisir en retour! Bonne soiree a tous
